پل صوتی چیست؟ راهنمای تشخیص انتقال جانبی صدا در ساختمان

پل صوتی مسیری فرعی است که اجازه می دهد صدا به جای عبور مستقیم از دیوار جداکننده، از سقف، کف، دیوارهای جانبی، ستون، رایزر یا درزهای متصل به آن دور بزند و وارد فضای دیگر شود. اگر بعد از عایق کاری یک دیوار هنوز صدا از گوشه ها، سقف یا کنار پریز شنیده می شود، احتمال انتقال جانبی صدا باید پیش از افزودن لایه جدید بررسی شود.

تشخیص درست مسیر صدا مستقیما روی هزینه و نتیجه پروژه اثر دارد. وقتی مسیر غالب اشتباه تشخیص داده شود، ممکن است برای پوشاندن دوباره همان دیوار هزینه شود، در حالی که بخش مهم انرژی صوتی از اتصال سقف و دیوار یا یک کانال تاسیساتی عبور می کند. هدف این راهنما ارائه یک روش مرحله به مرحله برای تشخیص اولیه، انتخاب اقدام منطقی و دانستن زمان مراجعه به متخصص آکوستیک است.

پاسخ سریع: از کجا بفهمیم انتقال صدا جانبی است؟

• شدت صدا در مرکز دیوار کمتر، اما نزدیک سقف، کف یا دیوار عمود بیشتر است.
• پس از تقویت دیوار اصلی، بهبود کمتر از انتظار بوده یا محل شنیدن صدا جابه جا شده است.
• صدا در اتاق مجاور یا طبقه بالا و پایین هم شنیده می شود.
• پریزها، داکت ها، لوله ها، سقف کاذب پیوسته یا شکاف دور قاب ها مسیر مشترک دارند.
• لرزش ضربه، کوبش یا صدای بم از چند سطح احساس می شود و به یک نقطه محدود نیست.

این نشانه ها تشخیص قطعی نیستند. برای پروژه مهم، اندازه گیری میدانی و بررسی جزئیات سازه لازم است؛ اما همین الگوها کمک می کنند قبل از خرید مصالح، محدوده مشکل را کوچک کنید.

تفاوت عبور مستقیم، انتقال جانبی و نشت هوا

در عبور مستقیم، صوت از خود جداره جداکننده، مثلا دیوار مشترک، عبور می کند. در انتقال جانبی، انرژی صوتی وارد یک عضو متصل می شود و از مسیر دیگری به اتاق گیرنده می رسد. نشت هوا نیز معمولا از یک بازشو یا شکاف واقعی مانند درز دور لوله، جعبه برق یا در رخ می دهد. راهنمای رسمی عایق کاری آکوستیک راک وول نیز این سه مسیر را جدا می کند و تاکید دارد که مقدار عایق مورد نیاز به سهم عبور مستقیم، جانبی و سایر نشتی ها بستگی دارد.

مرز این گروه ها همیشه کاملا جدا نیست. برای مثال یک لوله می تواند هم شکاف هوایی ایجاد کند و هم لرزش را از سازه منتقل کند. به همین دلیل نسخه واحد برای همه ساختمان ها وجود ندارد.

پل صوتی چگونه در ساختمان شکل می گیرد؟

دیوار، سقف و کف اجزای مستقل و معلق در هوا نیستند؛ در محل اتصال به هم نیرو و لرزش رد و بدل می کنند. اگر دو فضای مجاور با یک دال بتنی پیوسته، تیر، ستون یا لایه نهایی مشترک مرتبط باشند، صوت می تواند از دیوار جداکننده دور بزند. در سامانه های سبک نیز پروفیل مشترک، پیچ عبوری نامناسب یا تماس صلب بین دو لایه جداشده، مسیری برای انتقال ایجاد می کند.

راهنمای فنی دولت اسکاتلند درباره کنترل صدا توضیح می دهد که عملکرد آزمایشگاهی یک جزء با عملکرد میدانی کل ساختمان یکسان نیست و جزئیات اتصال می توانند انتقال جانبی را افزایش دهند. این منبع همچنین جرم، جداسازی، جذب، انعطاف و سختی را از عوامل موثر بر رفتار آکوستیکی سامانه می داند. بنابراین انتخاب یک پنل فقط با تکیه بر عدد آزمایشگاهی، بدون دیدن نحوه نصب و اتصال ها، برای پیش بینی نتیجه واقعی کافی نیست. برای آشنایی بیشتر با این تفاوت، مقاله خواندن گزارش آزمایش عایق صوتی و تفاوت STC و Rw را ببینید.

محل های رایج ایجاد مسیر جانبی

1. اتصال دیوار و سقف: سقف کاذب پیوسته یا فضای خالی بالای تیغه می تواند دو اتاق را به هم مرتبط کند.
2. اتصال دیوار و کف: کف سازی یکپارچه، دال مشترک یا عبور لایه نهایی از زیر تیغه مسیر انتقال می سازد.
3. دیوار عمود و نمای ساختمان: صوت ممکن است از دیوار خارجی یا تیغه جانبی وارد فضای گیرنده شود.
4. پریز و جعبه برق: جعبه های پشت به پشت یا حفره بدون درزبندی، ضعف موضعی ایجاد می کنند.
5. رایزر، کانال و لوله: بازشوهای تاسیساتی و بدنه کانال می توانند هوا و لرزش را منتقل کنند.
6. اتصال صلب در سازه جداشده: پیچ، پروفیل یا قطعه ای که دو لایه را ناخواسته به هم وصل کند، اثر جداسازی را کم می کند.

روش تشخیص مرحله به مرحله پیش از اجرا

مرحله اول: نوع صدا را مشخص کنید

ابتدا بنویسید صدا گفت و گو، تلویزیون، موسیقی، ضربه پا، جابه جایی صندلی یا صدای تجهیزات است. صدای گفت و گو و تلویزیون بیشتر هوابرد است؛ کوبش و قدم زدن سهم سازه ای بیشتری دارد. صداهای بم نیز به دلیل طول موج بلند و تحریک اجزای ساختمان می توانند دشوارتر کنترل شوند. این طبقه بندی به معنی تشخیص قطعی نیست، اما دامنه بررسی را روشن می کند.

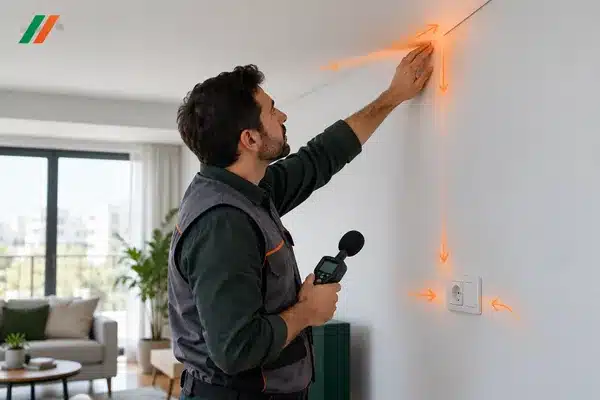

مرحله دوم: نقشه شدت صدا بسازید

در زمانی که منبع صدای معمول و ثابت وجود دارد، بدون تغییر دادن منبع، چند نقطه را مقایسه کنید: مرکز دیوار، چهار گوشه، خط اتصال سقف، خط اتصال کف، کنار پریز و نزدیک رایزر. از یک نفر بخواهید موقعیت منبع را ثابت نگه دارد. قضاوت شنیداری انسان تقریبی است؛ اپلیکیشن تلفن هم جای صداسنج کالیبره و آزمون استاندارد را نمی گیرد. هدف این مرحله فقط پیدا کردن الگوی نسبی است.

مرحله سوم: مسیرهای پیوسته را بازدید کنید

به پشت قاب کلید و پریز دست نزنید مگر برق قطع و فرد مجاز حاضر باشد. از بیرون به وجود شکاف، جعبه پشت به پشت، قرنیز جداشده، سوراخ لوله، کانال مشترک و ادامه سقف کاذب توجه کنید. راهنمای شورای Newcastle-under-Lyme نیز پیش از انتخاب درمان، تفکیک مسیر مستقیم از مسیر کف، سقف، پنجره و مسیر غیرمستقیم را توصیه می کند.

مرحله چهارم: نتیجه را با یک تغییر موقت کنترل کنید

یک پوشش موقت ایمن روی درز قابل دسترس یا قرار دادن جرم نرم در برابر یک نقطه فقط می تواند سرنخ بدهد؛ نتیجه آن آزمون آزمایشگاهی نیست. اگر با تغییر کوچک، محل یا شدت صدا به شکل تکرارپذیر عوض شد، آن نقطه ارزش بررسی حرفه ای دارد. مواد قابل اشتعال را داخل جعبه برق، رایزر یا مسیر تهویه قرار ندهید و هیچ خروج اضطراری یا مسیر هوارسانی را مسدود نکنید.

اگر بررسی اولیه نشان می دهد دیوار مشترک مسیر مهمی است، جزئیات پکیج عایق صوتی دیوار مشترک را با شرایط واقعی پروژه مقایسه کنید. برای اینکه انتخاب بر اساس مسیر واقعی صدا انجام شود، می توانید پیش از سفارش از طریق صفحه تماس با کارشناسان ایزوهم عکس اتصال ها، نوع سازه و شرح صدای مزاحم را ارسال کنید.

یک مثال فرضی از تشخیص اشتباه

فرض کنید در اتاق خواب، گفت و گوی همسایه از دیوار مشترک شنیده می شود. مالک یک لایه جدید روی دیوار نصب می کند، اما صدای باقی مانده هنوز نزدیک سقف واضح است. بررسی بعدی نشان می دهد سقف کاذب هر دو فضا در بالای تیغه مسیر پیوسته دارد. در این مثال فرضی، افزودن لایه دوم به مرکز دیوار احتمالا بازده محدودی دارد، زیرا مسیر سقف هنوز فعال است. راه حل دقیق به جزئیات سقف، الزامات آتش، تاسیسات و امکان دسترسی وابسته است و نباید از روی این مثال برای یک ساختمان نسخه قطعی نوشت.

اگر هنوز نمی دانید مشکل از خود دیوار است یا اجرای آن، مقاله چرا صدای همسایه از دیوار عایق کاری شده شنیده می شود مجموعه ای از علت های اجرایی و مسیرهای فرعی را مرور می کند.

راهکار مناسب را چگونه انتخاب کنیم؟

اگر نشت موضعی است

درز پیوسته، قاب ناقص یا سوراخ تاسیساتی باید با ماده و جزئیاتی اصلاح شود که برای حرکت سازه، آکوستیک، حریق و نوع سطح مناسب باشد. فوم یا چسب عمومی لزوما راه حل آکوستیکی پایدار نیست. دور در و پنجره نیز علاوه بر درزبندی، وزن و کیفیت خود بازشو اهمیت دارد.

اگر دیوار مسیر غالب است

یک سامانه درست معمولا ترکیبی از جرم، فضای کنترل شده، لایه جاذب و کاهش اتصال صلب است. ضخامت بیشتر به تنهایی تضمین عملکرد بهتر نیست. اجرای روکار یا توکار باید با محدودیت فضا، وضعیت زیرکار و انتظار کاهش صدا سنجیده شود. مقایسه عملی در مقاله مقایسه عایق صوتی روکار و توکار دیوار مشترک آمده است.

اگر کف یا سقف مسیر غالب است

در صدای ضربه، درمان اتاق گیرنده همیشه به اندازه کنترل در سمت منبع موثر نیست. کف شناور، لایه ارتجاعی یا سقف جداشده هر کدام شرایط طراحی و اجرای خاص دارند. محل اتصال پیرامونی بسیار مهم است؛ تماس صلب در لبه ها می تواند بخشی از جداسازی را دور بزند. برای دیدن تفاوت نقش اجزا، راهنمای تفاوت عایق صوتی دیوار، سقف و کف مفید است.

نکته های تجربه کاربران؛ مفید اما نه مدرک فنی

در بحث های انجمن های خانگی، کاربران بارها گزارش می کنند که پس از پوشاندن دیوار، صدا را از سقف یا دیوار کناری حس کرده اند یا پریز و کانال را به عنوان مسیر احتمالی مطرح کرده اند. این تجربه ها با مفهوم انتقال جانبی سازگارند، اما هر گزارش به ساختمان، اجرای قبلی و برداشت شنیداری همان فرد وابسته است. از یک تجربه شخصی نمی توان مقدار کاهش صدا یا راه حل قطعی استخراج کرد.

کاربرد عملی این تجربه ها تهیه فهرست بازدید است: فقط مرکز دیوار را نبینید؛ اتصال های چهار طرف، جعبه های برق و مسیر تاسیسات را هم ثبت کنید. سپس نتیجه را با چند مشاهده تکرارپذیر یا ارزیابی متخصص کنترل کنید. این رویکرد از تبدیل یک توصیه اینترنتی به خرید شتاب زده جلوگیری می کند.

اشتباهات رایج در رفع مسیرهای جانبی

• خرید محصول فقط بر اساس یک عدد آزمایشگاهی و بدون توجه به سامانه کامل.
• پوشاندن مرکز دیوار و رها کردن پیرامون، سقف کاذب و تاسیسات.
• پر کردن هر شکاف با ماده نامناسب و نادیده گرفتن ایمنی برق، حریق و تهویه.
• ایجاد اتصال صلب تازه با پیچ یا پروفیل در سامانه ای که باید جدا باشد.
• اعتماد به اپلیکیشن تلفن به عنوان آزمون استاندارد یا وعده عدد دقیق کاهش صدا.
• یکی دانستن جذب صدای داخل اتاق با جلوگیری از عبور صدا بین دو فضا.
• انتظار سکوت کامل؛ استانداردها و محصولات معمولا عملکرد مشخصی را هدف می گیرند، نه حذف مطلق همه صداها.

چک لیست قبل از سفارش یا اجرا

• منبع، زمان و نوع صدای مزاحم ثبت شده است.
• شدت نسبی صدا در مرکز دیوار و اتصال های پیرامونی مقایسه شده است.
• پریز، لوله، رایزر، کانال، سقف کاذب و قرنیز بازدید ظاهری شده اند.
• نوع سازه دیوار، سقف و کف تا حد ممکن مشخص است.
• محدودیت ضخامت، تخریب، دسترسی و بودجه نوشته شده است.
• الزامات ایمنی برق، حریق و تهویه در طرح لحاظ شده اند.
• راه حل برای کل مسیر غالب انتخاب شده، نه فقط سطحی که دیده می شود.
• برای نتیجه حساس، ارزیابی میدانی متخصص در نظر گرفته شده است.

جمع بندی

مسیر صدا همیشه کوتاه ترین خط بین دو اتاق نیست. سقف، کف، دیوارهای جانبی، سازه و تاسیسات می توانند جداره اصلی را دور بزنند؛ پس قبل از افزودن لایه جدید باید مسیر غالب پیدا شود. یک بررسی خوب از تعریف نوع صدا، مقایسه نقاط، بازدید اتصال ها و کنترل ایمنی شروع می شود و در پروژه حساس به اندازه گیری میدانی می رسد. انتخاب راه حل بر اساس سامانه کامل، احتمال هزینه تکراری و نتیجه کمتر از انتظار را کاهش می دهد.

سوالات متداول

1. آیا عایق کردن یک دیوار انتقال جانبی را کاملا متوقف می کند؟ نه لزوما. اگر مسیر غالب از دیوار اصلی باشد، بهبود همان دیوار موثر است؛ اما مسیرهای سقف، کف، نما یا تاسیسات ممکن است همچنان فعال بمانند. نتیجه به نسبت سهم هر مسیر و کیفیت جزئیات اجرا وابسته است.
2. آیا صدای بیشتر در گوشه اتاق حتما نشانه مسیر جانبی است؟ خیر. گوشه ها می توانند به علت رفتار آکوستیکی داخل اتاق نیز صدا را متفاوت نشان دهند. این مشاهده فقط یک سرنخ است و باید با نقشه نقاط، بازدید اتصال ها و در پروژه مهم با اندازه گیری حرفه ای بررسی شود.
3. آیا درزبندی پریز مشکل را حل می کند؟ اگر پریز یا حفره اطراف آن مسیر مهمی باشد، اصلاح اصولی آن کمک می کند؛ اما جعبه برق باید با رعایت ضوابط برق و حریق بررسی شود. مسدود کردن خودسرانه یا استفاده از ماده نامناسب خطرناک است و ممکن است مسیر اصلی جای دیگری باشد.
4. برای صدای قدم زدن، دیوار را عایق کنیم یا سقف را؟ صدای قدم زدن معمولا سهم سازه ای دارد و می تواند از کف منبع، دال، سقف و دیوارهای متصل منتقل شود. بهترین نقطه مداخله بعد از شناخت مسیر تعیین می شود؛ گاهی کنترل در کف طبقه بالا موثرتر است و گاهی سقف جداشده در فضای گیرنده تنها گزینه اجرایی است.
