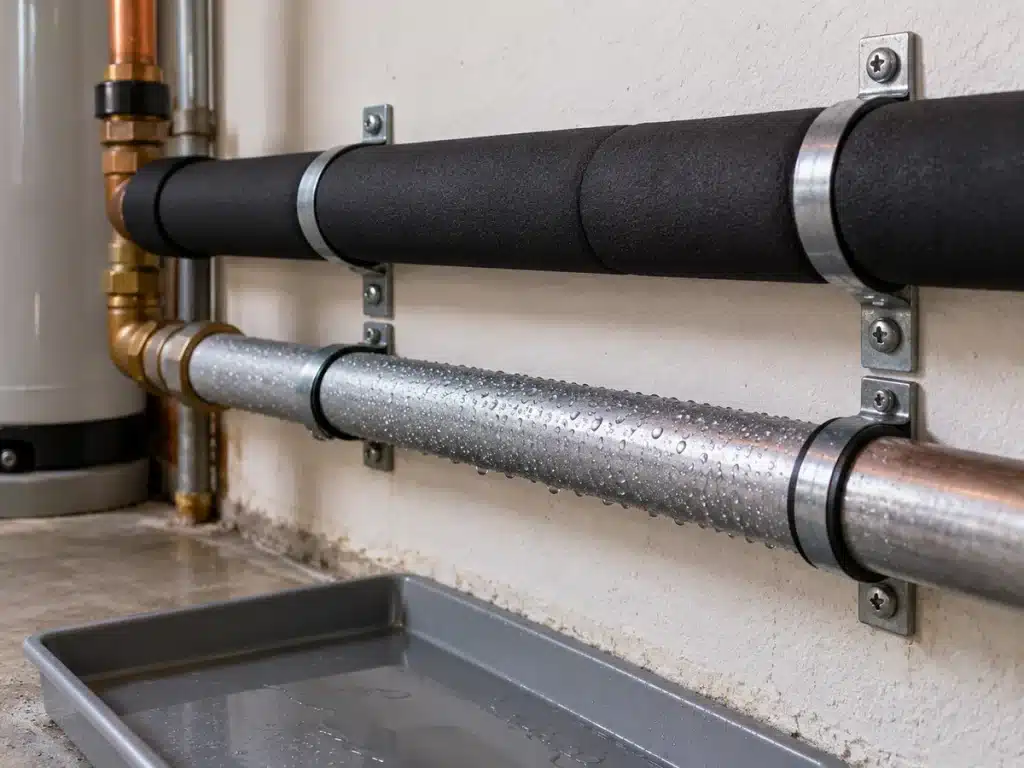

خیس شدن لوله آب سرد همیشه به معنی سوراخ شدن لوله نیست. گاهی قطره ها روی چند قسمت از سطح لوله تشکیل می شوند، زیر آن چکه می کنند و حتی سقف کاذب یا داخل کابینت را نم دار می کنند؛ در حالی که اتصال ها سالم اند. این پدیده می تواند ناشی از تعریق سطح باشد.
وقتی دمای سطح لوله به نقطه شبنم هوای اطراف یا پایین تر از آن برسد، بخار آب روی سطح سرد به قطره تبدیل می شود. برای رفع مشکل باید ابتدا تعریق را از نشتی تشخیص داد، سپس عایق حرارتی، کنترل ورود بخار و جزئیات اجرا را با شرایط واقعی هماهنگ کرد. پیچیدن هر نوع عایق دور لوله، نتیجه یکسانی ندارد.
تعریق لوله آب سرد چگونه ایجاد می شود؟
هوای اطراف لوله مقداری بخار آب دارد. اگر این هوا در تماس با سطح سرد به اندازه کافی خنک شود، رطوبت روی آن میعان می کند؛ شبیه قطره هایی که روی بدنه لیوان آب یخ دیده می شوند.
نقطه شبنم به دما و رطوبت هوا وابسته است. به همین دلیل، یک لوله ممکن است در هوای خشک مشکل آشکاری نداشته باشد، اما در محیط مرطوب، زیرزمین یا فضای کم تهویه خیس شود. صرف سرد بودن آب، برای پیش بینی مقدار تعریق کافی نیست.
عایق مناسب، انتقال گرما از محیط به لوله سرد را محدود می کند و کمک می کند سطح بیرونی مجموعه بالاتر از نقطه شبنم بماند. همزمان باید از رسیدن بخار آب به سطح سرد زیر عایق جلوگیری شود؛ وگرنه رطوبت می تواند در جایی تشکیل شود که دیده نمی شود.
تفاوت تعریق با نشتی لوله چیست؟
ظاهر قطره ها سرنخ می دهد، اما تشخیص قطعی همیشه با نگاه کردن ممکن نیست. ممکن است نشتی و تعریق همزمان وجود داشته باشند یا آب از نقطه دیگری روی لوله جاری شود.
| نشانه | بیشتر به چه موضوعی اشاره می کند؟ | بررسی بعدی |
|---|---|---|
| قطره های ریز روی سطح گسترده | احتمال تعریق | دمای سطح و رطوبت محیط |
| شروع خیسی از اتصال مشخص | احتمال نشتی اتصال | بازدید تاسیساتی |
| آب از بالای مسیر جاری می شود | منبع رطوبت در نقطه دیگر | دنبال کردن مسیر آب |
| خیسی اطراف بست یا زانو | نقص موضعی عایق یا نشتی | بررسی هر دو احتمال |
| عایق از داخل خیس است | نفوذ رطوبت، تعریق پنهان یا نشتی | بازدید زیر عایق |
پیش از پوشاندن لوله، سطح را در شرایط ایمن خشک کنید و محل شروع خیسی را بررسی کنید. اگر منبع نامشخص است، تعمیرکار باید سلامت لوله و اتصال ها را کنترل کند. عایق کاری، جای ترمیم نشتی واقعی را نمی گیرد.
چرا بعضی لوله ها بیشتر عرق می کنند؟
۱. رطوبت محیط بالا است
رطوبت زیاد، احتمال رسیدن سطح سرد به شرایط میعان را بیشتر می کند. حمام، زیرزمین، فضای مجاور شست وشو و بعضی موتورخانه ها ممکن است چنین شرایطی داشته باشند.
کنترل منبع تولید رطوبت، تهویه مناسب یا رطوبت گیری می تواند بخشی از راه حل باشد. البته باز کردن پنجره در هوای بسیار مرطوب همیشه مشکل را کمتر نمی کند؛ شرایط هوای ورودی هم اهمیت دارد.
۲. لوله بدون عایق مانده است
لوله سرد بدون پوشش مستقیما با هوای محیط تبادل گرما دارد. در صورت مناسب بودن شرایط، قطره روی بخش مستقیم، زانو یا شیر تشکیل می شود.
پوشاندن فقط قسمت قابل مشاهده کافی نیست. اگر مسیر داخل سقف کاذب ادامه دارد، بخش های پنهان و نقاط اتصال هم باید در طراحی بررسی شوند. دسترسی آینده برای تعمیر و بازدید نیز باید حفظ شود.
۳. ضخامت یا نوع عایق مناسب نیست
برای لوله آب سرد نمی توان بدون دانستن شرایط، یک ضخامت ثابت پیشنهاد کرد. دمای آب، قطر لوله، دما و رطوبت محیط، هدایت حرارتی عایق و نوع روکش در محاسبه اثر دارند.
در صفحه عایق حرارتی لوله های تاسیسات می توانید با این کاربرد آشنا شوید. هنگام استعلام، مشخص کنید هدف فقط کاهش تبادل گرما نیست و کنترل تعریق هم برای پروژه اهمیت دارد. ضخامت نهایی باید برای همین شرایط انتخاب شود.
۴. درزها و محل اتصال عایق باز هستند
یک شکاف کوچک می تواند مسیر رسیدن هوای مرطوب به سطح سرد باشد. درز طولی، اتصال دو قطعه، زانو، سه راهی و انتهای عایق از نقاطی هستند که باید با دقت اجرا شوند.
چسب و نوار باید با سیستم عایق سازگار باشند. بستن ظاهری درز با نوار نامناسب، لزوما پیوستگی لایه کنترل بخار را تامین نمی کند. روش اجرا و زمان آماده شدن اتصال را از دستورالعمل سازنده بگیرید.
۵. عایق در محل بست فشرده شده است
بست نامناسب می تواند ضخامت موثر عایق را کم کند یا یک مسیر انتقال حرارت موضعی ایجاد کند. به همین دلیل، گاهی قسمت مستقیم خشک است اما اطراف آویز یا تکیه گاه قطره دیده می شود.
این نقطه باید با جزئیات تکیه گاهی سازگار با عایق و بار لوله طراحی شود. محکم تر کردن بست روی لایه نرم، راه حل عمومی نیست و ممکن است آسیب را بیشتر کند.
عایق حرارتی با بخاربند چه تفاوتی دارد؟
عایق حرارتی، انتقال گرما را محدود می کند. لایه کنترل بخار یا بخاربند، عبور بخار آب را کاهش می دهد. روکش محافظ نیز ممکن است برای مقابله با ضربه، شرایط جوی یا آسیب های دیگر استفاده شود. این وظایف متفاوت اند، هرچند بعضی محصولات چند ویژگی را همزمان دارند.
در لوله سرد، بخار آب محیط نباید به راحتی به سطح سرد زیر عایق برسد. بنابراین ویژگی نفوذپذیری محصول، پیوستگی درزها و جزئیات انتهایی اهمیت دارند. فقط عبارت «مقاوم به رطوبت» برای تایید عملکرد کل سیستم کافی نیست.
برای مرور شرایط مرطوب، مقاله مقایسه عملکرد عایق حرارتی در مناطق با رطوبت بالا مرتبط است. با این حال، جزئیات کنترل بخار در لوله سرد را نباید بدون بررسی به دیوار و سقف ساختمان تعمیم داد؛ شرایط طراحی آنها متفاوت است.
چه نوع عایقی برای جلوگیری از تعریق مناسب است؟
انتخاب باید بر مبنای عملکرد مستند مجموعه باشد. عایق های سلول بسته با مقاومت مناسب در برابر عبور بخار، در تاسیسات سرد کاربرد دارند. بعضی سیستم های الیافی نیز با روکش کنترل بخار و جزئیات اتصال مناسب قابل استفاده اند.
بنابراین نه همه عایق های الیافی نامناسب اند و نه هر محصول سلول بسته ای بدون توجه به اجرا نتیجه مطلوب می دهد. دمای مجاز، هدایت حرارتی در شرایط کار، نفوذپذیری بخار، ضخامت نصب شده و سازگاری چسب و روکش را بررسی کنید.
اگر محصولی مانند ایزوهم پیشنهاد می شود، مشخصات همان مدل و دیتیل اجرای آن را برای لوله سرد بخواهید. داده جذب آب به تنهایی، جای داده عبور بخار و ارزیابی درزهای سیستم را نمی گیرد.
مراحل اصولی رفع تعریق لوله
ابتدا منبع آب و سلامت اتصالات بررسی شود. اگر نشتی وجود دارد، تعمیر آن مقدم است. وضعیت زنگ زدگی یا آسیب سطح لوله هم باید پیش از پوشاندن ارزیابی شود.
سپس شرایط محیط و دمای کار ثبت و ضخامت مناسب محاسبه شود. عایق باید با ابعاد لوله هماهنگ باشد و در مسیر، کشیده، له یا با فاصله نصب نشود.
زانوها، انشعاب ها، محل بست و انتهای مسیر باید جزئیات اجرایی مشخص داشته باشند. شیوه انتخاب پوشش و حفاظت مجموعه در راهنمای عایق کاری لوله و روکش مناسب آن نیز مطرح شده است.
پس از نصب، بازدید را به ظاهر کار محدود نکنید. عملکرد مجموعه در شرایطی نزدیک به زمان بروز مشکل بررسی شود و نقاطی مانند درزها و آویزها دوباره کنترل شوند.
اگر لوله بعد از عایق کاری هنوز چکه کند، چه کنیم؟
محل اولین قطره را ثبت کنید. خیسی کنار یک درز با رطوبت گسترده روی کل روکش، مسیر بررسی یکسانی ندارد. در حالت اول، نقص موضعی اجرا مطرح است؛ در حالت دوم، شرایط محیط، ضخامت و مشخصات سطح بیرونی هم باید ارزیابی شوند. اینها سرنخ اند، نه تشخیص قطعی.
اگر عایق قبلی از داخل خیس شده است، افزودن یک لایه روی آن را راه حل آماده فرض نکنید. ابتدا منبع رطوبت پیدا شود و درباره امکان خشک کردن یا نیاز به تعویض، طبق نوع محصول تصمیم بگیرید.
برای لوله فلزی، رطوبت محبوس می تواند با خوردگی زیر عایق همراه باشد. پوشاندن مجدد بدون بازدید سطح، ممکن است مشکل را از دید پنهان کند.
جمع بندی
طول و قطر مسیر، جنس لوله، دمای تقریبی آب، محل عبور، شرایط رطوبت و عکس زانوها و بست ها را آماده کنید. مشخص کنید لوله در فضای باز است یا داخل ساختمان و آیا مسیر قبلا عایق شده است.
در پیشنهاد اجرا بخواهید نوع محصول، ضخامت، روش درزبندی، جزئیات بست، روکش لازم و نحوه بازدید بعدی مشخص شود. قیمت هر متر عایق به تنهایی، هزینه کامل یک اجرای درست را نشان نمی دهد.
سوالات متداول
- آیا لوله پلاستیکی هم عرق می کند؟ بله، اگر دمای سطح آن به نقطه شبنم برسد، امکان میعان وجود دارد. جنس پلاستیکی به تنهایی تضمین نمی کند که سطح خشک بماند؛ دما و رطوبت محیط همچنان تعیین کننده اند.
- آیا نوار پیچ کردن دور لوله کافی است؟ نوار می تواند بخشی از اتصال یا حفاظت یک سیستم مشخص باشد، اما جای ضخامت محاسبه شده عایق را نمی گیرد. نوع نوار و نحوه اجرا نیز باید با محصول سازگار باشد.
- آیا تهویه به تنهایی تعریق را برطرف می کند؟ گاهی کنترل رطوبت کمک می کند، اما نتیجه به شرایط هوای ورودی و دمای لوله بستگی دارد. در بسیاری از پروژه ها، کنترل رطوبت و عایق کاری مناسب باید کنار هم بررسی شوند.
